一、產品概述：

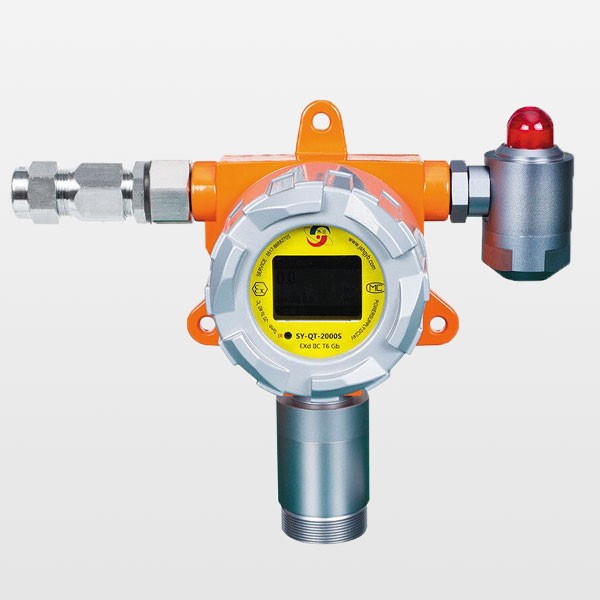

GT-SY-2200固定式激光甲烷檢測儀是一種基於激光檢測原理的防爆型甲烷檢測儀表。用於檢測空氣中或管道中的甲烷含量，適用於煤礦井下采掘工作麵、巷道、硐室、燃氣生產運輸等有甲烷氣體的環境。檢測儀可連續自動的檢測環境空氣中的甲烷度並轉換成電信號傳輸到上位機。
二、產品特性：
★ 采用先進的TDLAS激光分析技術，具有精度高，響應時間快速等特點；
★ 采用新型單片機和高集成數字電路，使電路結構簡單，性能可靠；
★ 實現紅外遙控參數調校等功能，操作方便，安裝簡單；
★ 采用集成數字點式激光甲烷傳感探頭；
★ 可根據不同需要輸出不同製式的信號；
★ 聲光一體化報警。
三、產品優勢
相比氣體的幾種技術，激光氣體檢測報警產品具有明顯的優勢：
（1）壽命更長
常規的半導體式、催化燃燒式應用壽命都在1-2年之間，激光氣體報警檢測器應用壽命在5-10年。壽命長短主要是他們采用的傳感方式不一樣，半導體式、催化燃燒式的核心部件都在慢慢損耗、慢慢老化，應用壽命一般能達到一年多。激光氣體報警檢測器采用的是光學測量技術，傳感器不與氣體發生化學反應，壽命大大延長。
（2）無不同氣體間的交叉感染，環境適應性更好
由於基於化學反應，電化學/熱催化傳感器對同類型的氣體都反應，沒有唯一選擇性，經常會引發誤報警。紅外傳感器和激光式傳感器都是通過目標氣體對紅外光的吸收來進行檢測的，但是，紅外傳感器隻能實現相當弱的分辨率。紅外傳感器通過幹涉濾光片過濾熱輻射光源來選擇合適的波長。該過濾片的光譜分辨率大致上比可調二極管激光光譜中的激光分辨率弱一千倍。重疊的氣體吸收光譜帶會給紅外傳感器帶來嚴重問題——尤其是經常存在的水分吸收帶。對於激光式傳感器來說，這個問題不複存在，為零交叉靈敏度。激光式傳感器的環境適應性更強。而檢測氣體中含有硫化氫和氯化物時，不宜選擇催化燃燒式報警器；在溫差較大的環境和精確度要求較高的場所，不宜選擇半導體式報警器。
（3）調校簡便
由於化學反應對濕度、溫度、壓力以及環境氣體很敏感，電化學/熱催化傳感器經常會因多種原因引起零點漂移的問題，使得校正周期短。而頻繁的校正使得低價購入的傳感器的使用成本大大的增加。在常壓條件下激光式傳感器不受壓力和濕度變化的影響，免調校。
（4）高動態範圍
大多數的檢測技術或者隻能檢測低濃度的氣體（例如，電化學傳感器的檢測濃度低於100ppm），或者隻能檢測高濃度的氣體（熱催化感器檢測濃度在百分比之範圍內）。而在很多實際應用中，高動態測量範圍是必須的。如果使用化學傳感器，則需要安裝不同測量範圍傳感器，既增加成本，又使用不便。而激光氣體傳感器的測量動態範圍高達萬倍，其無需在同一個設備中使用兩三種不同的檢測技術即可滿足大部分測試範圍的需求。
幾種常見的技術對比
檢測方式 | 催化燃燒式 | 紅外式 | 激光式 |
測量方式 | 接觸式測量 | 非接觸式測量 | 非接觸式測量 |
氣體選擇性 | 無針對性 | 無針對性 | 特定目標氣體 |
響應時間 | ≤30s | ≤10s | ≤10s |
長期穩定性 | 易漂移、易中毒、易損耗 | 無漂移 | 無漂移 |
使用壽命 | 1-2年 | 5-10年 | 5-10年 |
是否本安 | 否 | 是 | 是 |
量程範圍 | 0-100%LEL | 0-100%LEL | 0-100%VOL可調 |
四、技術參數：
檢測氣體 | CH4 |
操作方式 | 紅外遙控 |
檢測原理 | TDLAS |
檢測方式 | 自然擴散 |
檢測範圍 | （0.00~10）%CH4或（0.00~100）%CH4（可調） |
檢測精度 | （0.00~1.00）%CH4≤±0.04%CH4 （1.00~100）% CH4≤真值的±4% |
輸出信號 | (4~20)mA /PWM/RS485/繼電器輸出 |
分辨率 | 0.01%CH4 |
響應時間 | ≤10s |
防爆等級 | Ex d IIC T6 Gb |
工作電壓 | （9~24）VDC |
功耗 | ≤3W |
防護等級 | IP65 |
傳輸距離 | 2km |
狀態指示 | 綠色：工作指示 紅色：故障報警 |
信號製式 | (200~1000)Hz、(200~2000)Hz（可調） |
報警點 | 高低報警均可設置 |
環境溫度 | （0~+40）℃； |
相對濕度 | ≤98%（非冷凝） |
大氣壓力 | （80～116）kPa |
風速 | 不大於8 m/s |
五、特征規格
Ø 高精度、小型化、低功耗；
Ø 有效吸收光程長，在小型的光學係統中實現了 9cm 的有效吸收光程；
Ø 高可靠、本征抗幹擾（非甲烷氣體均無反應）；
Ø 5.0V 供電 TTL 串口，便於二次集成；
Ø 本安防爆設計，EMC 防護設計；
Ø 防水防塵設計；
六、應用領域
Ø 石油、化工、礦山；
Ø 天然氣管線、變送站、加氣站；
Ø 煤礦安全監測；
Ø 管道泄漏監測及家用天然氣泄漏監測；
Ø 地下綜合管廊，燃氣泄漏監測、沼氣監測；
Ø 其他相關安監及檢測領域；
七、產品型號及含義：
GT - SY- 2□00
G 代表工業及商業用途點型可燃氣體探測器
T 代表可燃氣體
SY 代表企業代號
2 代表產品序號
□ 為 0 時，代表催化燃燒原理
為 1 時，代表紅外原理
為 2 時，代表激光原理
00 代表設計序號
產品防爆型式為：隔爆型，標誌為“Ex d ⅡC T6 Gb”。
產品執行標準：GB 3836.1-2010、GB 3836.2-2010、GB14048.1-2012、GB4208-2017,GB/T50493-2019,GB15322-2019。
